Sistemas de Iluminación

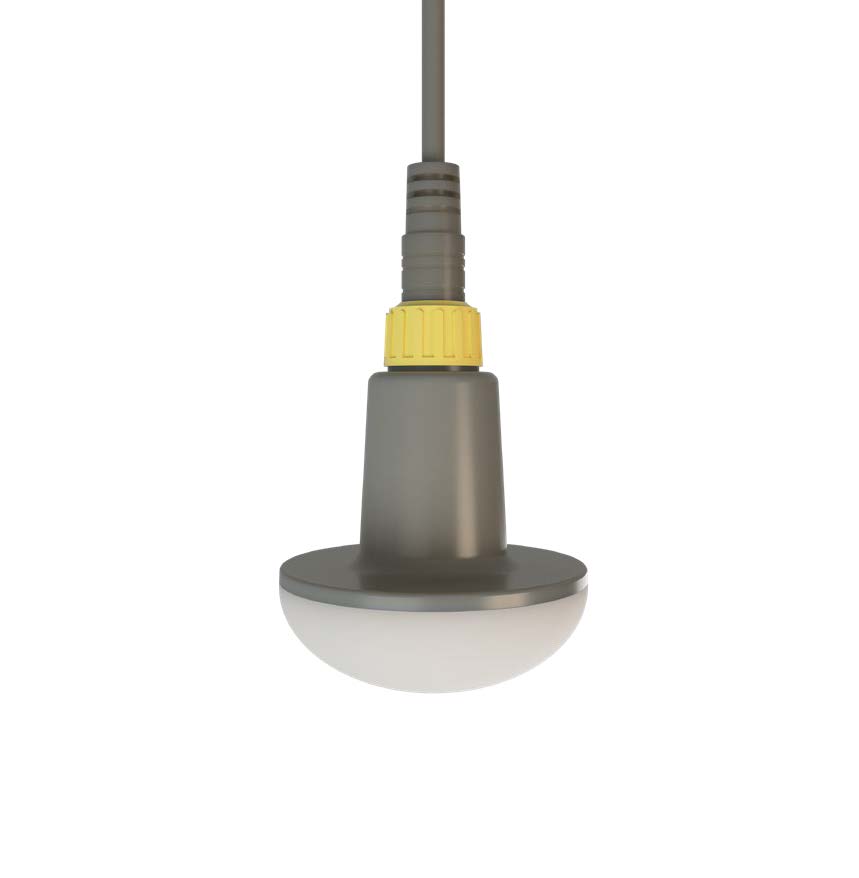

ILUMINACIÓN LED
Nuestra empresa lleva el sector avícola un paso adelante con nuestro nuevo producto Led.
VENTAJAS
- Iluminación LED eficiente (6,3W / 35.000 horas de funcionamiento)
- Conexión directa a cable plano de 220V-50/60 Hz
- Color blanco cálido de 3000 K
Alta eficiencia de hasta 123lm/W - 30.000 horas de funcionamiento
Regulación de brillo del 0 al 100% con Hato 230 Dimmer - Luz sin parpadeo – FI = < 0,03
- Montaje rápido y sencillo
- Amplio ángulo de iluminación
- No requiere sensor de conexión adicional
- Resistente al agua y al polvo – IP68
Características de la Iluminación LED

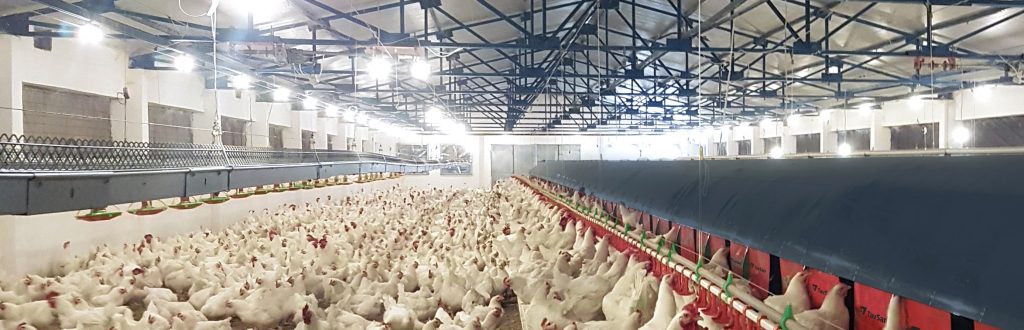

Está diseñado específicamente para aquellos que desean comenzar con iluminación profesional para aves de corral. La iluminación LED mejora la vida de muchas maneras para los agricultores y la avicultura. Como resultado, reduce costos y aumenta el rendimiento de la granja.
Especificaciones Técnicas
•Tensión de Funcionamiento: 220 – 240 VAC
•Frecuencia de Funcionamiento: 50-60 Hz
•Vida Útil Promedio Esperada: 35,000 horas*
•Dimmabilidad: Sí, atenuación de fase
•Temperatura de Funcionamiento: -10°C (14°F) ~ +40°C (104°F)
•Temperatura de Almacenamiento: -25°C (-13°F) ~ +80°C (176°F)
•Peso Neto: 80 g / 0.18 lbs
•Material de la Cubierta: PMMA resistente al impacto
•Material de la Base: ABS
•Garantía: 2 Años**
•Aplicación: Aves de Corral – Patos – Pavo

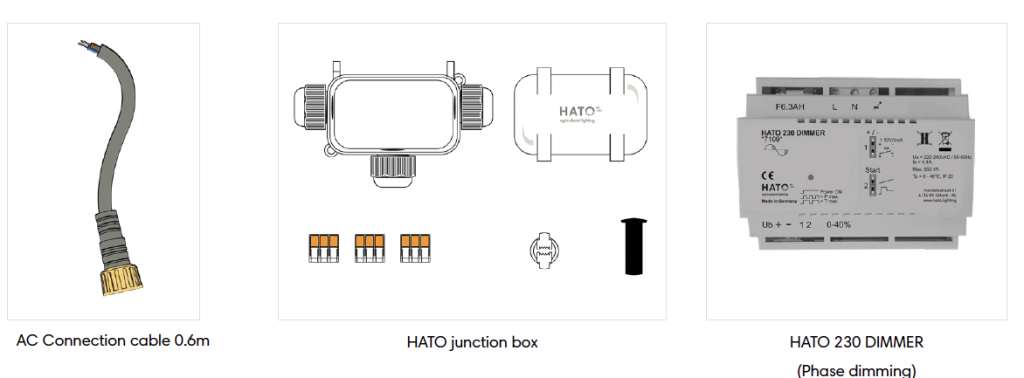

Accesorios
•Cable de conexión AC 0.6m
•Caja de conexión HATO
•DIMMER HATO 230 (dimmer de fase)

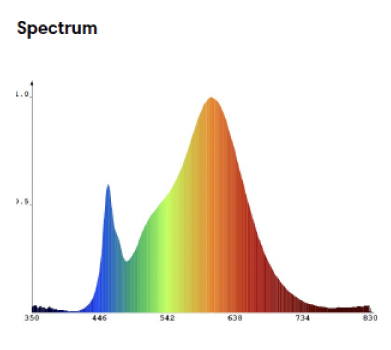

Espectro y Distribución de Luz
Diagrama polar – Muestra la distribución de la luz. La intensidad de la luz se mide a los ángulos dados.

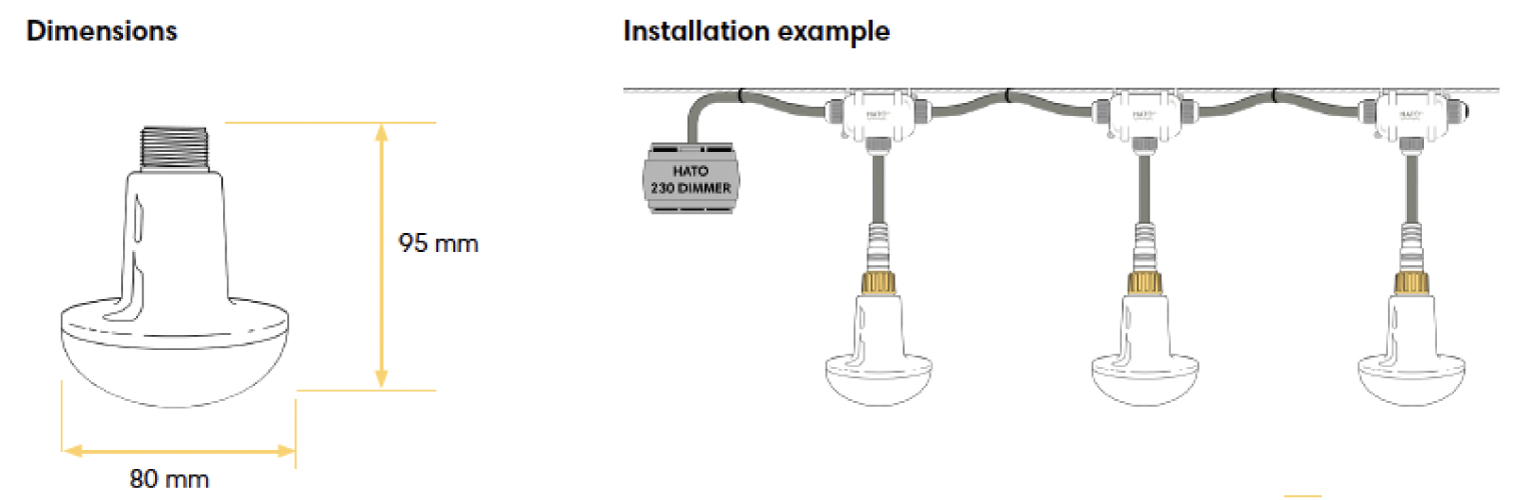

Ejemplo de Instalación
•Mínimo: 3 lámparas
•Máximo: 120 lámparas
•Prueba de Protección: Prueba de impermeabilidad IPX7 (protege contra efectos de inmersión de 15 cm a 1 metro)
Marcas
•%100 Libre de Parpadeo
•Dimensiones: 95 mm x 80 mm
Características de atenuación
Dimensiones / Instalación
•Montaje en riel DIN 35mm EN60715
•Ancho 6 TE = 105 mm
•Peso = 300 g
Dimensiones:
•Altura: 90 mm
•Ancho: 68 mm
•Profundidad: 36 mm
Especificaciones Técnicas
•Tensión Nominal: 220-240VAC / 50-60Hz
•Carga: Mín. 10VA, Máx. 850VA
•Corriente Máxima: 50A
•Fuse Interno: F6.3 AH
•Conexión Principal: 0.5 – 4mm² AWG 20 – 10
•Conexión de Control: 0.5 – 2.5mm² AWG 20 – 13
•Temperatura de Funcionamiento: 0°C (32°F) < Ta < +50°C (122°F)
•Clase de Protección: IP20
•Cumplimiento: EN 60669-1, EN 60669-2-1, EN 55015
•Aislamiento: 4KV
•Método de Montaje: Se puede montar en riel DIN de 35mm
•Salida Ub: Salida para sensores externos, 18VDC máx. 8mA
•Entrada de Control: 1-10V
•Mínimo Ajustable: 0-40%
•Máximo Ajustable: 60-100%
•Garantía: 3 años
Ajustes Estándar de DIP Switch
•DIP Switch 1: Off: Modo 1-10V, On: Modo Botón (presión corta = encendido/apagado, presión larga = atenuación)
•DIP Switch 2: Off: <0.7V – Apagado, On: < 1V – Nivel Mínimo de Atenuación
•DIP Switch 3: Off / On: Dependiendo de la situación
•DIP Switch 4/5: Off: No funcional, On: No funcional
Notas Generales de Seguridad
1.No seguir las advertencias e instrucciones de instalación puede resultar en lesiones personales graves o daños a la instalación.
2.La instalación debe cumplir con las últimas regulaciones eléctricas y requisitos nacionales.
3.Desconecte la energía eléctrica antes de instalar o dar servicio al producto de cualquier manera.
4.Los productos rotos o dañados deben ser retirados inmediatamente.
5.La persona responsable de cualquier alteración del producto se considerará el fabricante.
6.HATO no se hace responsable de los daños resultantes de un uso o aplicación inadecuados.
7.Para reducir el riesgo de incendio y sobrecalentamiento, asegúrese de que todas las conexiones se realicen de acuerdo con las regulaciones estándar y las instrucciones de instalación.
8.No instale este producto en lugares donde los conductores expuestos puedan entrar en contacto con materiales conductores.
9.No instale ningún producto a menos de 15 cm de cortinas o materiales inflamables similares o fuentes de calor.
10.Para minimizar el riesgo de interferencias eléctricas, enrute los cables de alimentación por separado de los cables de señal de atenuación. En particular, mantenga los cables que transportan cargas pesadas (inductivas) alejados de los cables de señal. Si ambos cables deben cruzarse, hágalo verticalmente para minimizar la interferencia.
11.Instale el producto en un recinto adecuado para su entorno.

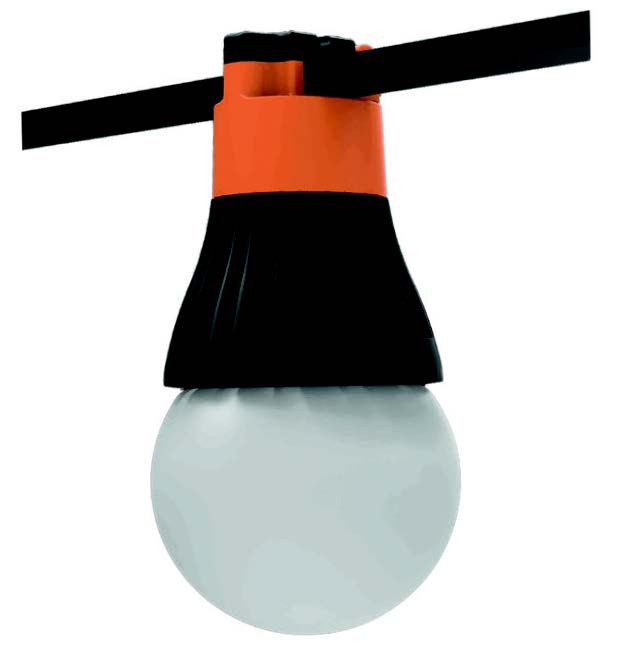

Iluminación LED con agujas
ILUMINACIÓN LED (DIMMERIZABLE)
•Iluminación LED de bajo consumo (equivalente a una bombilla incandescente de 75W)
•220V-50/60 Hz, conexión directa a cable plano
•Color blanco cálido de 3000 K
•Alta eficiencia de hasta 112 lm/W
•Vida útil de 30,000 horas
•Ajuste de brillo del 0-100% con dimmer iLOX EPU-1500
•Luz sin parpadeos – Fl = < 0.03
•Instalación rápida y sencilla
•Amplio ángulo de haz
•No se requiere conector adicional
•Resistente al agua y al polvo – IP68
Voltaje | Voltaje nominal de entrada de iluminación | 220 – 240V 50/60Hz |
Método de instalación | Enchufe | No requerido |
Controlador LED | Dimerizable hasta el 0% sin parpadeos | 0-100% |
Ambiente de humedad | 20% – 90% HR | |
Clase de protección | Clasificación IP | IP 68 |
Ambiente térmico | Temperatura mínima de funcionamiento | -20˚C |
Temperatura máxima de iluminación | 80˚C | |
CCT nominal | 3000˚K | |
Color | Blanco cálido | |
Peso | 120 gr | |
Lúmenes | 900 Lúmenes / 112 lm/W | |
Vatio | 8W | |
Vida útil | 30,000 horas y más |
